先進的高性能傳感器解決方案配備I2C界面的雙通道旋轉磁位傳感器是安全性重要的汽車應用節省空間的新設計。

擁有AEC-Q1001級資質認證，擴展了半導體磁位傳感器產品的組合。該產品具有多種獨特的功能，適用于傳統變速器和旋轉變速器的線控變速器和踏板等電動力組件系統的線控驅動功能。

半導體以可靠的高性能位置傳感技術而聞名，采用雙裸片進一步提高性能。裸片的層疊結構意味著可以與單個小磁鐵匹配，每個通道可以提供一致的測量輸出。每個裸片采用單獨的包裝引腳，防止設備電氣故障影響兩個裸片。

AS5200L和半導體的所有磁位傳感器一樣，也可以避免雜亂的磁場干擾，在嘈雜的磁場環境中提供高精度、高重復性的測量。無需增加其他磁位置傳感器IC通常需要的屏蔽，可以實現極其可靠的性能，降低系統成本。

AS5200L采用MLF-16封裝，占地面積僅為5mmx5mm，可節省空間。同時，暴露的焊盤和浸潤側板可以快速簡單地檢查板級焊點。對于汽車系統設計工程師來說，AS5200L是空間有限的汽車電氣化應用(換檔桿、踏板等)和其他非接觸式電位計應用(旋鈕和操縱桿等)的理想選擇。

I2C接口可以通過主機微控制器簡單快捷地編程相關參數，不需要特殊編程器。AS5200L提供I2C接口或PWM信號輸出角度信號，分辨率為12位，固有非線性誤差不超過1°。

在正常工作和待機模式下，AS5200L的功耗非常低。由于智能低功耗模式可以自動降低功耗，每100ms巡邏時的平均電流只有1.5mA。

默認情況下，傳感器測量的旋轉角度為0-360。在芯片一次性可編程（OTP）內存中設置起止位置，可根據用戶要求設置較小的角度范圍。

半導體位置傳感器市場負責人ThomasMueller表示:AS5200L非常適合安全重要的嵌入式汽車應用。在這種應用中，傳感器需要高精度、冗余和超小尺寸。AS5200L配備冗余的12位高清I2C或PWM輸出，非常適合混動車輛、電動車輛和傳統車輛的線控換檔應用。由于性能優異，具有雙路冗余的特點，AS5200L可以幫助汽車制造商在系統水平上滿足ASILD的要求。

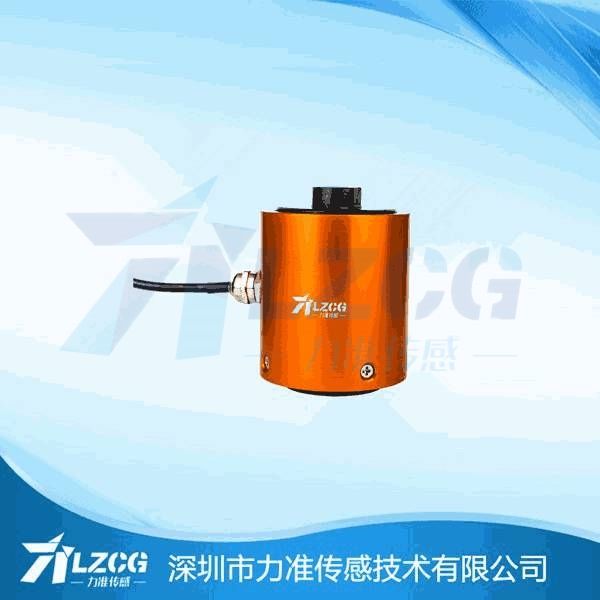

深圳市力準傳感技術有限公司是專業研發生產高品質、高精度力值測量傳感器的廠家。主要產品有微型傳感器、拉式傳感器、S型傳感器、軸銷傳感器、測力傳感器、稱重傳感器、變送器/放大器、控制儀表等力控產品達千余種。
