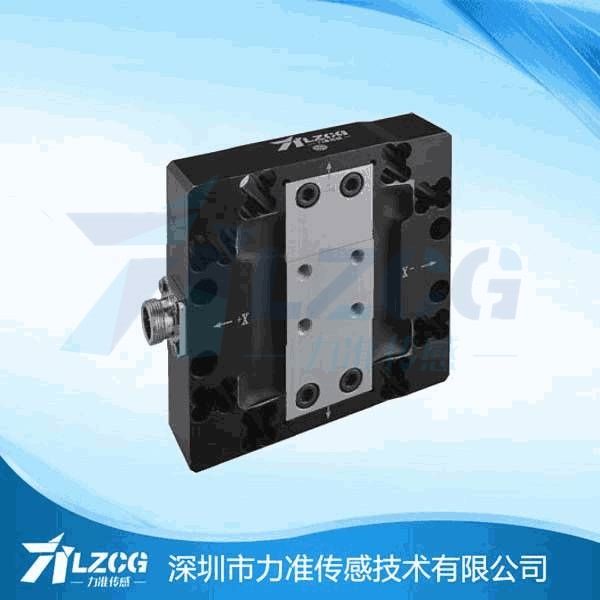

多軸力傳感器LF-303M-120/160
產品特點及用途：
本產品可以分別測出空間多個方向的受力，具有高靈敏度，相互干擾小等優點。

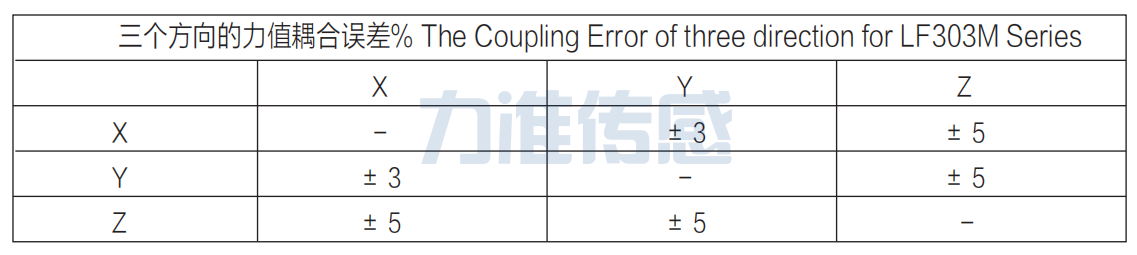

XYZ三個方向受力，靈敏度高，耦合誤差小等優點；
主要應用于機械多維方向測力，如銑床磨床加工過程中刀具三個方向受力分析檢測，機器人拋光三軸力的檢測；
尺寸可接受定制。

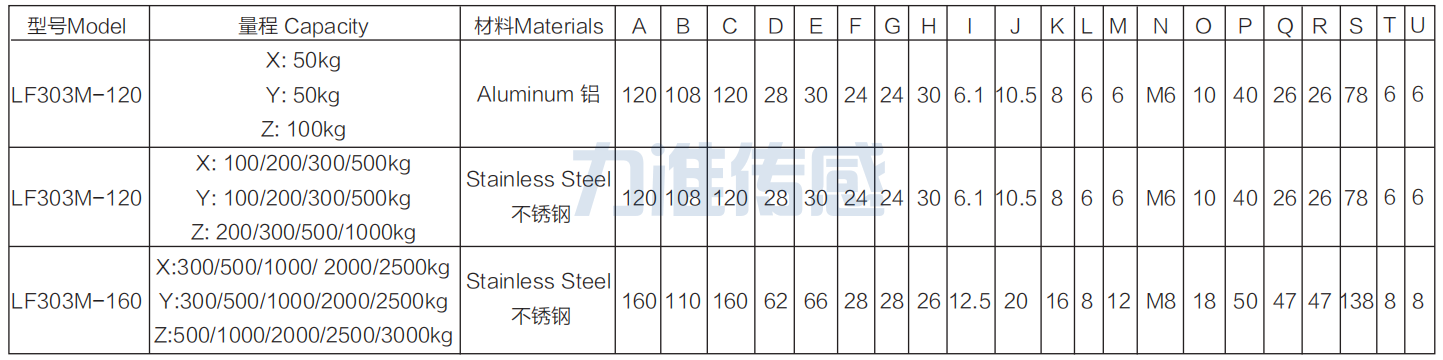

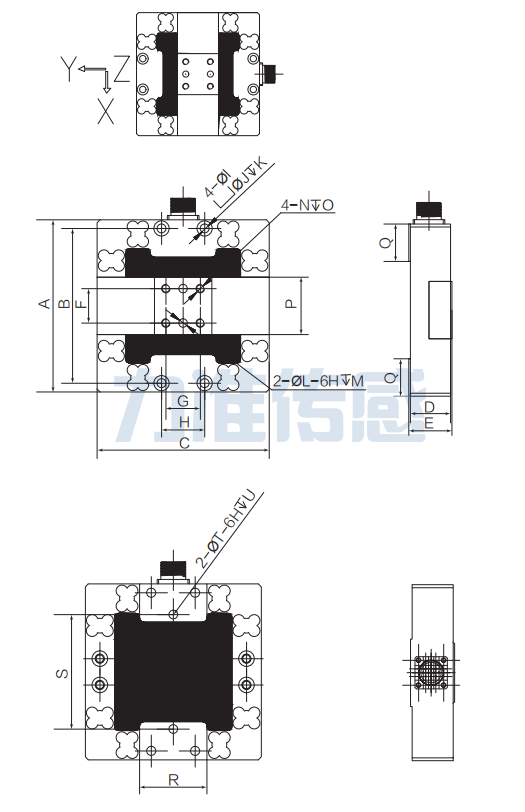

產品量程及尺寸圖紙：
產品主要的技術參數：
LF-303M-120: 量程 Capacity | X: 50/100/200/300/500kg Y: 50/100/200/300/500kg Z: 100/200/500/1000kg | 零點溫度漂移 Temp Effect on Zero | ±0.05%F.S./10℃ |
LF-303M-160: 量程 Capacity | X: 300/500/1000/2000/2500kg Y: 300/500/1000/2000/2500kg Z: 500/1000/1500/2000/2500/3000kg | ||
材質 Material | 鋁/不銹鋼 Aluminum/Stainless Steel | 輸入/輸出阻抗 Impedance | 385(750)±10Ω / 350(700)±3Ω |
輸出靈敏度 Rated Output | 1.0~1.5mV/V | 絕緣電阻 Insulation | ≥5000MΩ/100VDC |
零點輸出 Zero Balance | ±2%F.S. | 使用電壓 Recommended Excitation | 3~10V |
非線性 Non-linearity | ±0.5%F.S. | 工作溫度范圍 Operating Temp Range | -20~80℃ |
滯后 Hysteresis | ±0.3%F.S. | 安全過載 Safe Overload | 120% |
重復性 Repeatability | ±0.3%F.S. | 極限過載Maximum Overload | 150% |
蠕變 （30分鐘）Creep (30min) | ±0.5%F.S. | 電纜線規格 Cable Specifications | 12 Pin Connector |
溫度靈敏度漂移Temp Effect on Output | ±0.05%F.S./10℃ | TEDS 可選 TEDS Available | |
電纜線連接方式Wire Connection | Ex + : 紅 Red; Ex - : 黑 Black; Sig + : 綠 Green; Sig - : 白 White | ||
其他信息：
如您有其他的需要，如量程、尺寸、安裝位置、內置變送器等其他要求，請于我們聯系，我們可為您量身定做。
也歡迎您來我司蒞臨指導。
