電磁式稱重傳感器

它利用承重臺上的負載和電磁平衡原理。當承重臺上有被測物體時，杠桿的一端向上傾斜；光電部件檢測到傾斜信號，放大后流入線圈產生電磁力，利用杠桿恢復平衡。通過數字轉換產生電磁平衡電流，可以確定被測物質的質量。電磁傳感器精度高，可達1/2000~1/60000，但稱重范圍僅為幾十毫克至10公斤。

磁極變形稱重傳感器

當被測物體的重力作用下鐵磁元件發生機械變形時，內部產生應力，導致磁率發生變化，鐵磁元件(磁極)兩側的二次線圈感應電壓發生變化。通過測量電壓的變化，可以獲得添加磁極的力，從而確定被測物體的質量。磁極變形傳感器精度不高，一般為1/100，適用于大噸位稱重，稱重范圍為幾十到幾萬公斤。

振動稱重傳感器。

彈性元件受力后，其固有振動頻率與作用力的平方根成正比。通過測量固有頻率的變化，可以測量被測物體作用于彈性元件的力，然后測量其質量。振動傳感器有兩種:振動弦傳感器和音叉?zhèn)鞲衅鳌?/p>

振弦傳感器的彈性元件是弦絲。當被測物體加入承重臺時，V形弦絲的交點被拉下，左弦的拉力增加，右弦的拉力降低。兩根弦的固有頻率發生了變化。找出兩根弦的頻率差，找出被測物體的質量。振弦傳感器精度高，可達1/1000~1/10000，稱重范圍從100克到幾百公斤不等，但結構復雜，加工困難，成本高。

音叉?zhèn)鞲衅鞯膹椥栽且舨妗弘娫潭ㄔ谝舨娴哪┒耍駝宇l率可以通過音叉的固有頻率振動來測量。當被測物體添加到承重臺時，音叉的拉伸方向受力，固有頻率增加，增加程度與施加力的平方根成正比。通過測量固有頻率的變化，可以找到重物施加在音叉上的力，進而找到重物的質量。音叉?zhèn)鞲衅鞴牡停嬃烤雀哌_1/10000~1/200000，稱重范圍為500g~10kg。

陀螺儀稱重傳感器

內框內安裝轉子，以角速度ω繞X軸穩定旋轉。內框通過軸承與外框連接，可以繞水平軸Y傾斜旋轉。外框通過萬向聯軸器與底座連接，繞垂直軸Z旋轉。轉子軸(X軸)保持水平，無外力作用。當轉子軸的一端受到外力(P/2)時，端會傾斜，垂直軸Z旋轉(進入)。進入角度ω與外力P/2成正比。通過測試頻率測量ω，可以測量外力，進而測量產生外力的被測物質的質量。

陀螺儀式傳感器響應時間快(5秒)，無滯后現象，溫度特性好(3ppm)，振動影響小，頻率測量精度高，分辨率高(1/1萬~1/6萬)。

電阻應變稱重傳感器。

利用電阻應變片變形時電阻變化的原理。主要由彈性元件、電阻應變片、測量電路和傳輸電纜組成。

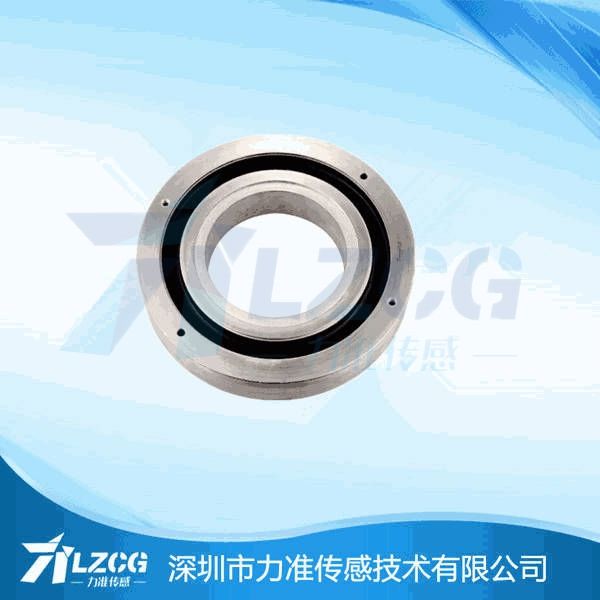

板環稱重傳感器

板環稱重傳感器具有應力流線分布清晰、輸出靈敏度高、彈性體整體、結構簡單、應力狀態穩定、加工方便等優點。目前，它仍然占傳感器生產的很大比例，但這種結構傳感器的設計公式并不完善。由于這種彈性體的應變計算復雜，在設計中通常被視為圓形彈性體。特別是1t及以下測量范圍的板環傳感器設計和計算誤差較大，非線性誤差較大。板環稱重傳感器的用途和特點:結構緊湊，保護性能好。精度高，長期穩定性好。適用于測量鉤秤和機電結合秤的等值。

數字稱重傳感器。

首先是定義。

數字稱量傳感器是一種能將重力轉換成電信號的力電轉換裝置，主要是指集電阻應變稱量傳感器、電子放大器(英文簡稱AMC)、模塊轉換技術(英文簡稱ADC)和微處理器(MCU)于一體的新型傳感器。

二是特點和應用。

數字稱重傳感器和數字計量儀器技術的發展逐漸成為稱重技術領域的新寵，其調試簡單高效、適應現場能力強等優點在該領域脫穎而出。

S型定義。

S型稱重傳感器是傳感器中最常見的傳感器之一，主要用于測量固體之間的拉伸和壓力。一般也叫拉伸傳感器，所以形狀像S型，所以習慣上也叫S型稱重傳感器。傳感器由合金鋼制成，密封保護，安裝方便，使用方便。適用于電子測力稱重系統，如吊秤、配料秤、機械秤等。
